Що таке патч-панель і навіщо вона потрібна в мережевих рішеннях?

Патч-панелі є важливими компонентами в мережевих системах, які відіграють ключову роль в організації і управлінні кабельними підключеннями. Комутаційні панелі дозволяють спростити процеси підключення, організації та обслуговування мережевих компонентів. Щоб вибрати та купити патч панель, звертайтесь до онлайн-магазину EServer, де представлено багато якісних моделей від провідних виробників за вигідними цінами. Із даної статті ви дізнаєтесь не тільки про те, що собою представляє патч панель і де вона застосовується, а також отримаєте деякі рекомендації стосовно вибору відповідної моделі.

Конструкційні особливості патч-панелі

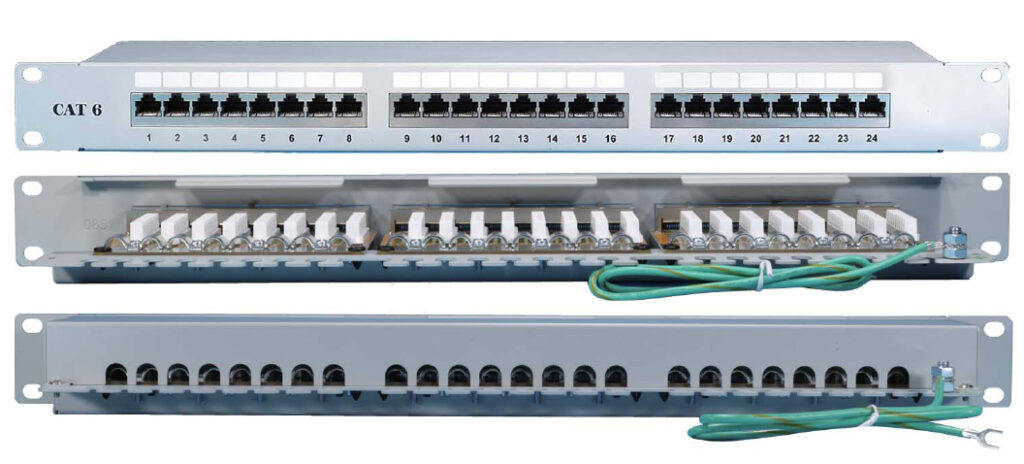

Патч-панель являє собою металеву рамку прямокутної форми, призначену для установки в монтажну стійку або мережеву шафу. Зазвичай вона має ширину 19 дюймів, що відповідає стандарту, але існують також моделі шириною 10 дюймів для настінного монтажу. Висота панелі вимірюється в юнітах (1U дорівнює 44,45 мм), і зазвичай користуються попитом панелі від пів-юніта до двох юнітів.

На передній стороні панелі розташовані порти, які можуть бути RJ-45 для мережевих панелей або RJ11/RJ12 для телефонних. Модульні панелі дозволяють встановлювати різні кейстоуни, що забезпечує додаткову гнучкість. На задній стороні панелі розташовані конектори IDC, до яких підключаються кабелі з використанням інструментів типу Krone, 110 або універсальних Dual.

Основні функції патч-панелей

Комутаційна панель виконує кілька ключових завдань у системі комунікацій:

оперативна перекомутація – завдяки патч-панелям можна швидко змінювати підключення між різними мережевими пристроями без необхідності перепідключення кабелів безпосередньо до обладнання;
організація робочого простору – допомагають централізувати всі кабельні підключення в одному місці, що полегшує їх управління та обслуговування;
упорядкування кабелів – кабелі, що підключені до патч-панелей, організовуються і маркуються, що зменшує ймовірність їх плутанини та спрощує ідентифікацію;
масштабування мережі – дозволяють легко додавати нові пристрої і розширювати мережу без значних змін в існуючій інфраструктурі;
спрощення обслуговування – завдяки зручному доступу до всіх підключень, обслуговування та налаштування мережі стає простішим і швидшим.

Комутаційна патч-панель може інтегруватися в мережеву систему двома засобами:

Між активними пристроями і портами користувачів.
Через попарне підключення панелей.

У першому випадку панель підключається між мережевим обладнанням (наприклад, комутатором) і портами, до яких підключаються кінцеві пристрої. Використання двох панелей, одна з яких з’єднана з активним обладнанням, а інша з портами користувачів, дозволяє створювати більш гнучкі і масштабовані конфігурації.

Критерії вибору комутаційної панелі

Вибираючи відповідну Patch панель, важливо враховувати кілька факторів:

Форм-фактор – вибір між 19″ для установки в стійку або 10″ для настінного монтажу.
Тип панелі – мережеві (з портами RJ-45), телефонні або модульні панелі.
Висота – зазвичай від 0,5U до 2U в залежності від кількості портів.
Кількість портів – може бути від 12 до 50 портів.
Категорія швидкості портів – вибір залежить від швидкості мережі (Cat5e, Cat6, Cat6a).
Наявність екранування – UTP (неекрановані) або FTP/SFTP (з екрануванням для захисту в мережах з підвищеним впливом електромагнітних перешкод).
Метод фіксації кабелів в IDC конекторах – типи 110 або Krone.

Зазначимо, що найбільший попит для дата-мереж мають патч-панелі на 24 порти, які займають один юніт в стійці. При виборі патч-панелі важливо перевірити її сумісність з вашим обладнанням та кабелями. Модульні панелі забезпечують гнучкість у виборі і заміні роз’ємів, що робить їх ідеальними для динамічних мережевих умов.

Інтернет-магазин EServer пропонує широкий асортимент патч-панелей з для різних потреб і конфігурацій, що дозволяє знайти оптимальне рішення для конкретної мережі. У каталозі продукції ви знайдете панелі з різноманітними параметрами від надійних виробників, що відповідають найвищим стандартам якості.
